1J50/1J350
中文名称：高磁导率较高饱和磁感应强度软磁合金
产品特点：具有较高的饱和磁感和高的磁导率。
产品用途：中等磁场中使用的各种变压器、继电器、电磁离合器、扼流圈及磁路零件的铁芯、极靴、耳机 膜片、接地漏电断路器用继电器零件、煤气安全阀、磁屏蔽、陀螺仪、自动同步马达、电子表微型马达。
产品中心
产品中心
列表展示
全国服务热线
025-52727397 025-52728443
软磁合金
产品简介
中文名称：高磁导率较高饱和磁感应强度软磁合金
产品特点：具有较高的饱和磁感和高的磁导率。
产品用途：中等磁场中使用的各种变压器、继电器、电磁离合器、扼流圈及磁路零件的铁芯、极靴、耳机 膜片、接地漏电断路器用继电器零件、煤气安全阀、磁屏蔽、陀螺仪、自动同步马达、电子表微型马达。
产品规格：
| 牌号 | 规格 | 尺寸（mm） |

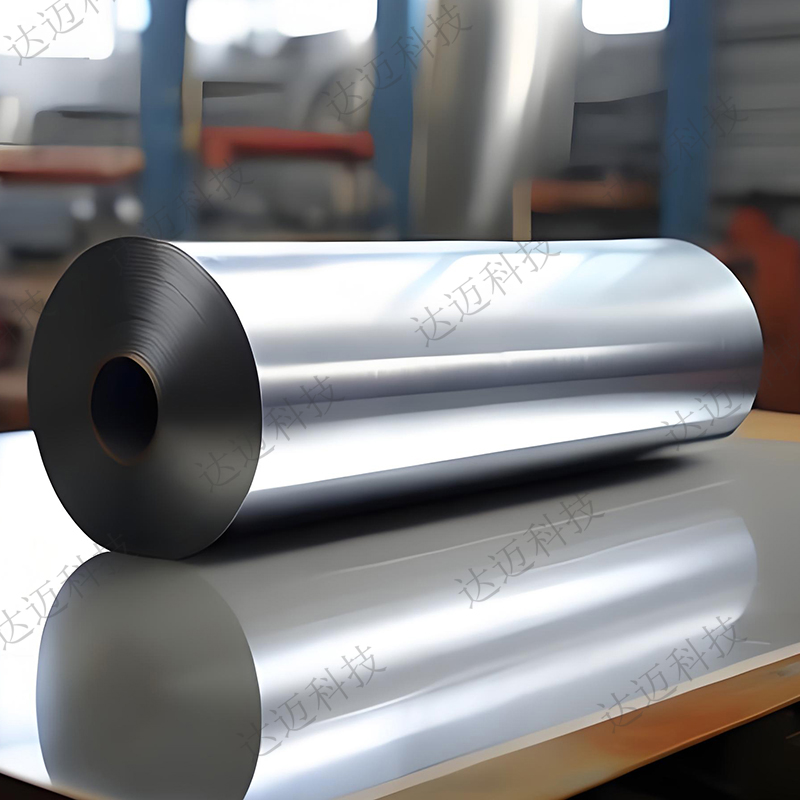

| 1J50/1J350 | 冷轧带材 | ≥0.03~0.1×180~300 ≥0.1~1.0×10~300 ≥1.0~2.5×100~300 |

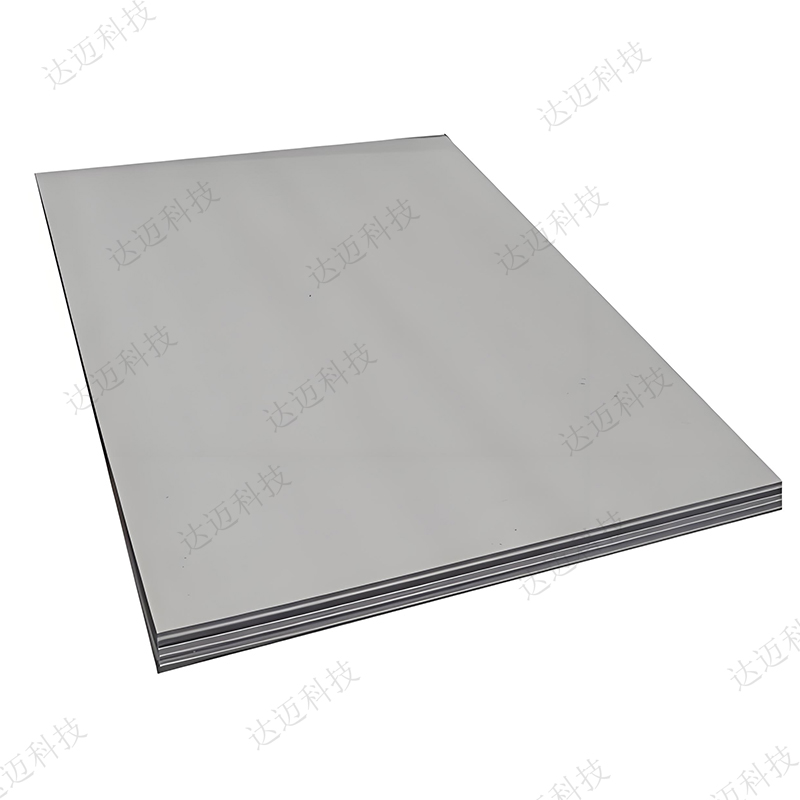

| 热轧（锻）扁材 | 4.5~20×50~300 | |

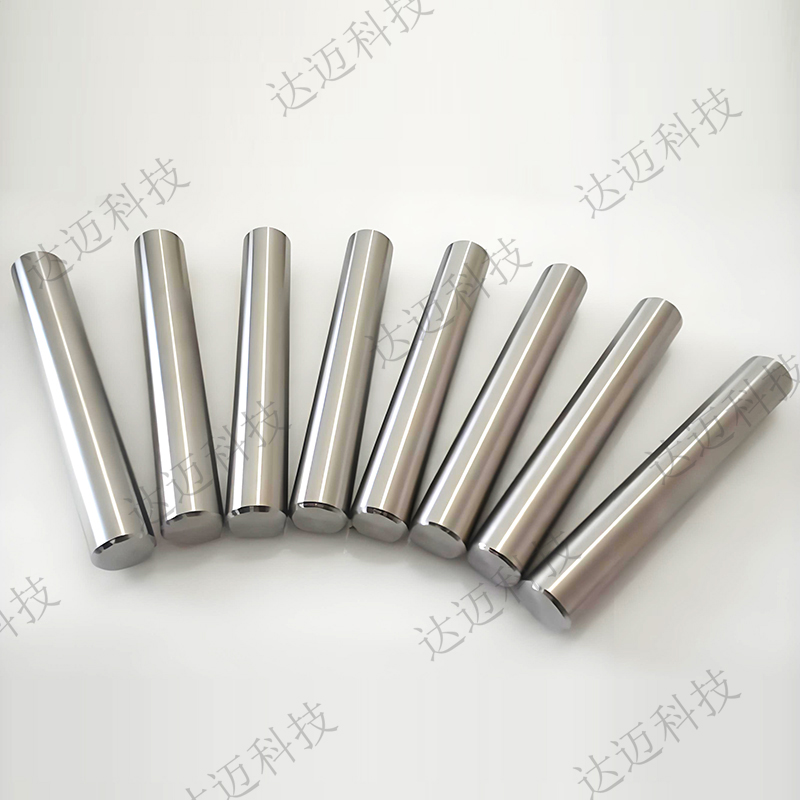

| 热轧（锻）棒材 | Φ20~100或方 Φ2~Φ12×1000~2000 |
|
| 冷拉丝材 | Φ0.1~6.0 |
化学成分：（%）
| 牌号 | C | Si | Mn | P | S | Cr | Co | Mo | Cu | Al | Ni | Fe | 其他元素 |
| 不大于 | |||||||||||||
| 1J50/1J350 | 0.03 | 0.15 ~ 0.30 |
0.30 ~ 0.60 |
0.02 | 0.02 | 0.02 | - | - | 0.20 | - | 49.0 ~ 50.5 |
余 | - |
物理性能：
| 密度 （g/cm³） |
电阻率（μΩ•m） | 居里点 （℃） |
饱和磁致伸缩系数 （10⁻⁶） |
布氏硬度HBS | 抗拉强度/MPa | 屈服强度/MPa | 伸长率（%） | ||||
| 硬态 | 软态 | 硬态 | 软态 | 硬态 | 软态 | 硬态 | 软态 | ||||
| 8.2 | 0.45 | 500 | 25 | 170 | 130 | 785 | 450 | 685 | 150 | 3 | 37 |
高磁导率较高饱和磁感应强度直流磁性能/（10⁻⁶/°C）
| 产品种类 | 级别 | 厚度或直径/mm | 在0.4A/m磁场强度中的磁导率μ0.4 | 最大磁导率μm | 矫顽力（在饱和磁感应强度） | 饱和磁感应强度 |
| Hc | Bs | |||||
| mH/m | A/m | T | ||||
| 不小于 | 不大于 | 不小于 | ||||
| 冷轧带材 | I | 0.040-0.049 | 2.2 | 30.0 | 25.0 | 1.50 |
| 0.05-0.09 | 2.5 | 38.0 | 16.0 | 1.50 | ||
| 0.10-0.19 | 2.9 | 40.0 | 14.4 | 1.50 | ||
| 0.20-0.34 | 3.5 | 50.0 | 11.2 | 1.50 | ||
| 0.35-0.50 | 4.0 | 62.5 | 9.6 | 1.50 | ||
| 0.51-1.00 | 3.8 | 62.5 | 9.6 | 1.50 | ||
| 1.10-2.00 | 3.6 | 56.3 | 9.6 | 1.50 | ||
| 2.10-3.00 | 3.5 | 56.3 | 9.6 | 1.50 | ||
| II | 0.10-0.19 | 3.8 | 43.8 | 12 | 1.5 | |
| 0.20-0.34 | 4.4 | 56.3 | 10.4 | 1.5 | ||
| 0.35-0.50 | 5 | 65 | 8.8 | 1.5 | ||
| 0.51-1.00 | 5 | 55 | 9.0 | 1.5 | ||
| 1.10-2.00 | 4.0 | 48 | 9.2 | 1.5 | ||
| 2.10-3.00 | 3.8 | 45 | 9.2 | 1.5 | ||
| III | 0.05-0.20 | 12.5 | 75 | 4.8 | 1.52 | |
| 热轧（锻）扁材 | / | 3-30 | 3.1 | 31.3 | 14.4 | 1.5 |
| 热轧（锻）棒材 | / | 8-150 | 3.1 | 31.3 | 14.4 | 1.5 |
合金的平均线膨胀系数（10⁻⁶/°C）
| 20-100℃ | 20℃-200℃ | 20-300℃ | 20-400℃ | 20-500℃ |
| 8.9 | 9.27 | 9.2 | 9.2 | 9.4 |
执行国家标准：GB/T 37797—2019；
技术适用标准：GB/T 32286.1—2015
