4J36/4J336
中文名称：低膨胀铁镍合金（因瓦合金）
产品特点：在20℃~100℃范围内具有低的线热膨胀系数
产品用途：制作要求尺寸稳定的各种仪器、仪表零件，或热双金属被动层。
产品中心
产品中心
列表展示
全国服务热线
025-52727397 025-52728443
膨胀合金
产品简介
中文名称：低膨胀铁镍合金（因瓦合金）
产品特点：在20℃~100℃范围内具有低的线热膨胀系数
产品用途：制作要求尺寸稳定的各种仪器、仪表零件，或热双金属被动层。
产品规格：
| 牌号 | 规格 | 尺寸（mm） |
| 4J36/4J336 | 冷轧带材 | ≥0.03~0.1×180~300 ≥0.1~1.0×10~300 ≥1.0~2.5×100~300 |
| 热轧（锻）扁材 | 4.5~20×50~300 | |
| 热轧（锻）棒材 | Φ20~100或方 | |
| 冷拉棒材 | Φ2~Φ12×1000~2000 | |
| 冷拉丝材 | Φ0.1~6.0 |
化学成分：（%）
| 牌号 | C | Si | Mn | P | S | Cr | Mo | Cu | Al | Ni | Co | Fe | 其他元素 |
| 不大于 | |||||||||||||
| 4J36/4J336 | 0.05 | 0.30 | 0.20 ~ 0.60 |
0.02 | 0.02 | - | - | - | - | 35.0 ~ 37.0 |
- | 余 | - |
执行国家标准：GB/T 37797—2019；技术适用标准：YB/T 5241—2014

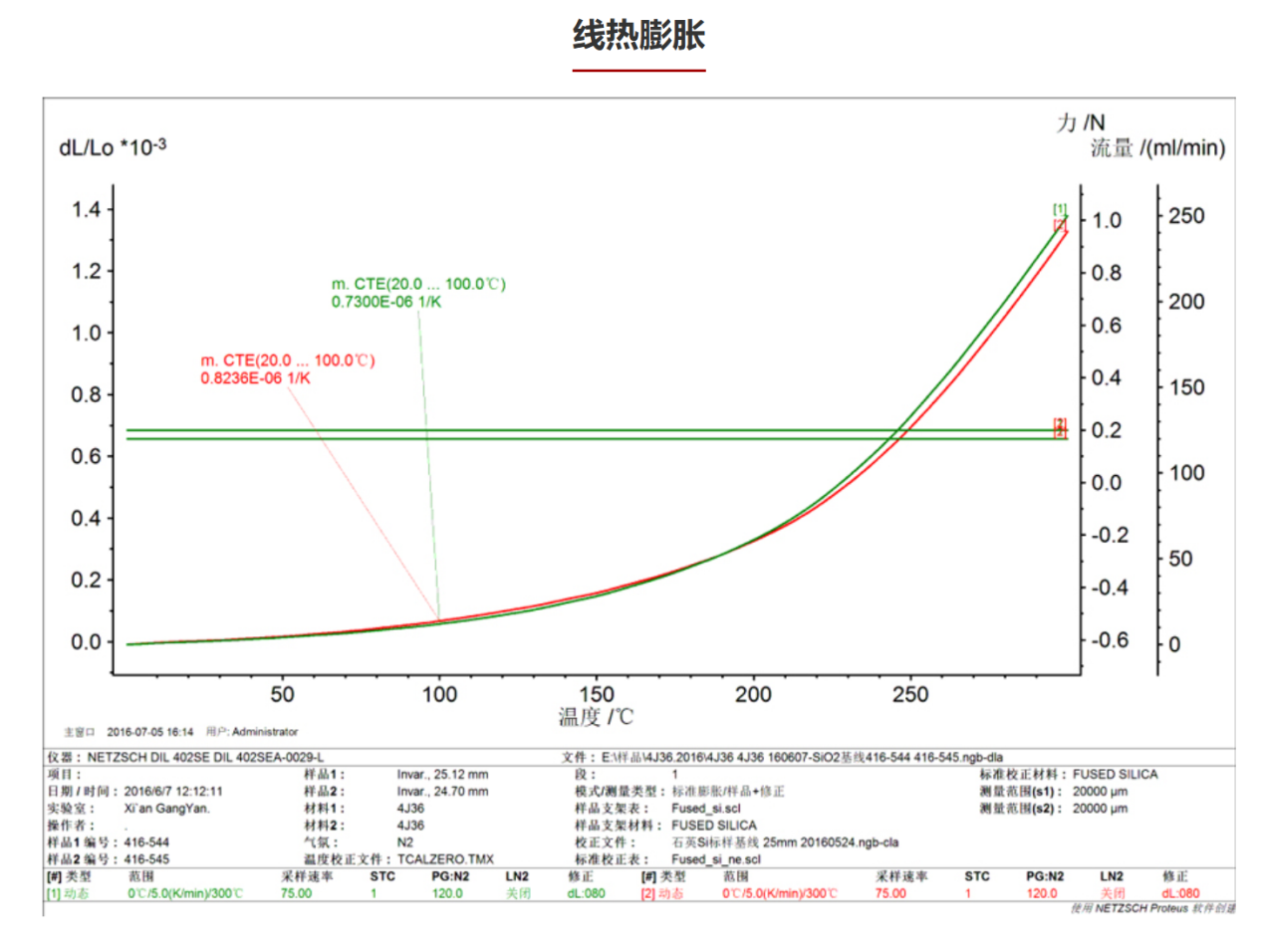

平均膨胀系数：
| 试样热处理制度 | 平均线膨胀系数ā/（10⁻⁶/℃） | |
| 20~100℃ | 20~300℃ | |
| 将半成品试样加热至840℃±10℃，保温1h，水淬，再将试样加工为成品试样，在315℃±10℃保温1h随炉冷或空冷 | ≤1.5 | - |
